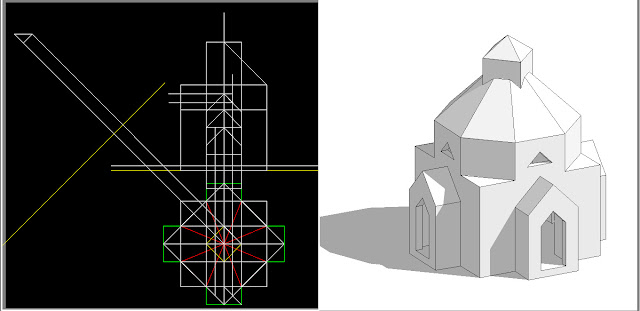

لوحة 2... نمذجة واظهار تكوينة من احجام باسقف مائلة


المدرس حسن العيسوي
الموقع الالكتروني :    انقر هنا

Add caption

Hasan Isawi‎الرسم المعماري بالحاسوب/ computer architectural drawing- لوحة 2... المسقط الأفقي لتكوين من الاحجام باسقف مائلة
Add caption

ملاحظات متكررة

كان يجب :
  1. نمذجة الهرم الرباعي
  2. توحيد الاحجام (Union)
  3. نمذجة الاخجام كما هو مطلوب
  4. ابقاء الحطوط الانشائية
  5. ترتيب الاسقاطات وفقا لطرية مونج
  6. مطابقة الارض مع الضلع السفلي لفيوبورتات الاسقاطات الرأسية ( front و left view)
  7.  اخفاء الخطوط الانشائية من فيوبورت الاكسنومتري
  8.  م يتم نمذجة كل العناصر-
  9. لم يتم توحيد جميع الاجزاء
  10.  لم يتم تفريغ النموذج
  11.  لم يتم عمل الفتحة الامامية
  12.  لم يتم عمل الفتحة الجانبية
  13.  لم يتم استخدام التظليل المفاهيمي (Conceptual)
  14. لا يوجد اصطفاف افقي أو/و رأسي بين الاسقاطات
  15.  لا يوجد نسبة وتناسب بين مقاس النص ومقاس اللوحة
  16. - لم يتم كتابة مقياس الرسم
  17. لم يتم كتابة الترويسة كاملة
  18. تكبير الاكسنومتري بقدر المستطاع (Out of scale) ، وبالتالي  تصغير فيوبروتات الاسقاطات العمودية
  19. وتغيير الاكسنومتري بحيث يظهر التفريغ
  20. تصغيير حجم النص بحث نظهر الترويسة  على سطر واحد
  21. استخدام المقياس المطلوب في اخراج اللوحة
 الترويسة يجب ان تكون كما يلي
JU/ Arch. Department/ CAD/ Arch: Hasan ISAWI/ Stud.:Paolo Rossi /Sheet 01/1


Abed Al Rahman Abbad‎الرسم المعماري بالحاسوب/ computer architectural drawing:
Bara Qat‎الرسم المعماري بالحاسوب/ computer architectural drawing:

شعبة 3

Lama Al Qudah‎الرسم المعماري بالحاسوب/ computer architectural drawing:

خالد الصوفي 0156209:
خالد الصوفي 0156209

=====
