الدكتور حسن العيسوي
تجربة الامتحان النهائي

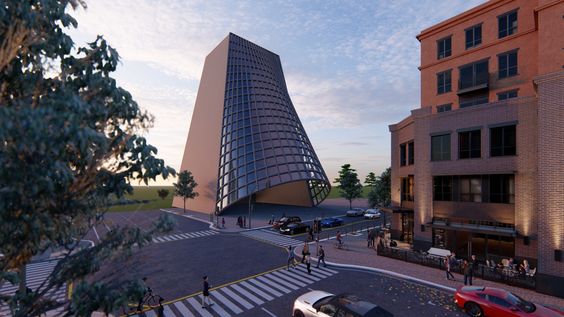

مطلوب نمذجة المبنى المبين في الصورة المرفقة واخراجه بالطريقة نفسها
أعمال الطلاب
الملاحظات المتكررة
- نمذجة الرواسم العرضية بحيث تنتج كتقاطع بين السطح المعني وحزمة من المستويات. التي تشترك بخط التقاطع بين مستوى السقف ومستوى الراسم الاول
- مراعاة نسب وتناسب الاجزاء فيما بينها
- توليد الاسقاطات العمودية بالشكل الصحيح
- كتابة التسميات التوضيحية (top, front, left and axonometric view)
- ومقياس الرسم
- نمذجة الشكل كما هو مطلوب
- -
- -
- اخفاء ايقونات المحاور: ucsicon/ all/ off
- تكبير (zoom) الاكسيومتري بقدر المستطاع (سواء المراحل الانشائية أو النهائية) واظهارها بشكل يوضح تكوينة الاحجام. وبالتالي من المهم تصغير فيوبورتات الاسقاطات
- كتابة ، أو تصغير، أو ترتيب نص عناوين الفيوبورتات
- تصغيير (أو ترتيب) نص الترويسة بحث تكون على سطر واحد
- -كتابة مقياس الرسم للاسقاطات العمودية
- استخدام القياس المطلوب للوحة (A3)
- تكبير الصورة بشكل عام
- اخفاء النموذج (3D) من فيوبورت الانشاءات (2D)
- انشاء (او تكبير ) مستوى الارض
- كتابة أو استكمال الترويسة كما هو مبين في المثال ادناه (الشكل 2)
- الخروج من ال Model space لاخفاء ايقونات المحاور
تجربة الامتحان 2 (بونص): نمذجة اسطح منحنية باستخدام مستويات متوازية
modeling a curve surfaces using a Sheaf of parallel planes
 |
| الشكل 1 |
