الرسم المعماري بالحاسوب/CAD: لوحة 4 (3) : جدران الطابق الارضي والدرج الداخلي / -مراحل النمذجة من19 الى27

شكل19
قطع (Slice) الاحجام (التي حصلنا عليها في االمراحل السابقة) بمستوى افقي ارتفاعه 1.50 م بالنسبة لمستوى الارض

شكل20
وضع الجزء العلوي (بالنسبة للمستوى القاطع) من الأحجام المقطوعة في لاير جديد (مثلا 3d-temp) ومن ثم تجميد هذا اللاير

شكل21
نمذجة الجدران الداخلية دون الأخذ في الاعتبار فتحات الأبواب. في هذه الحالة يوجد فتحة واحدة فقط وهي فتحة باب الحمام

شكل22: نمذجة فتحة باب الحمام

شكل23: نمذجة أول شاحط للدرج

شكل24: نمذجة الشاحط الثاني للدرج

شكل 25: اظهار كلا من الدرج والجدران الداخلية

شكل26: نمذجة عقدة الطابق الاول

شكل27: نمذجة فتحة بيت الدرج

__________________________

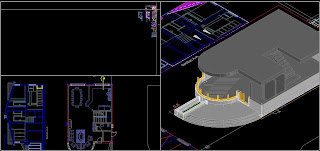

تسليمات الطلاب

Sarah Dababneh
- عمل المقطع الافقي (Slice), لجميع الاحجام ووضع الجزء العلوي منها في لاير (مثلا 3d-temp) وتجميده
- عمل فتحة بيت الدرج
- زيادة ارتفاع الجدران الداخلية حتى المستوى الأفقي لسقف الطابق الأرضي

Dina Al-Qassem

Hakem Al-Habahbeh

Heba Hiaryالترتيب كالتالي
slice
select object
ومن ثم xy لتحديد المستوى القاطع
وبعد ذلك تحديد نقطة حيث يمر هذا المستوى
وأخيرا both للاحتفاظ بكلا الجزئين بالنسبة لنفس المستوى القاطع

Heba Hiary
نقص في الانشاءات
خطأ في بسطة الدرج
استمكال اللوحة حتى مرحلة 27

Leema Khwaja

Lina Abushanab
يجب استكمال اللوحة 4-3 حتى المرحلة 27

Mohammad Maitahيجب استكمال اللوحة 4-3 حتى المرحلة 27

Masa Sawaf
يجب ترك الإنشاءات التي سمحت لك الوصول الى النماذج, مثلا راجعي الانشاءات المبينة في الشكل 25

نجود الشقيرات

,Tiba Hindi , Farah Al-Dabbasمن المهم ان تساعدوا بعضكم البعض في فهم غمليات النمذجة المختلفة
ولكن في النهاية يجب على كل طالب اعادة تلك العمليات لوحده.

Mohammad Yadak

Hashem Al-Salhi عقدة سقف الطابق الأرضي غير موجودة في اللاير المزعوم ssss
- الإنشاءات غير واضحة
اعمل التعديلات ليكون الفايل جاهز للطباعة قبل الامتحان النهائي
