لوحة 4/ نمذجة واظهار منزل بسقف مائل بطيتين



المراحل
    1. ادراج صورة الخطة في البرمجية اوتوكاد
    2. تكبير (Scale) الصورة بحيث تصبح بمقياس رسم 1:1
    3. نسخ الجدران سواء الخارجية او الداخلية للحصول على مضلع واحد مغلق بغض النظر عن الفتحات
    4. نسخ الفتحات بواسطة مستطيلات
    5. نسخ الاسقاط الاول للسقف بواسطة مستطيل
    6. تحديد الاسقاط الثاني بطريقة تقريبية من خلال النظر الى الصورة المنظورية المرفقة (في المدونة)
    7. نمذجة جميع الاجزاء باستخدام طريقة مونج 3D
    8. ومن ثم طرح فتحات الابواب والنوافذ
    9. واخيرا اخراج اللوحة (A3) بحيث تكون مقسمة الى 4 فيوبورتات اثنين للاسقاطات العمودية، واثنين للاكسنومتري. حيث يجب إظهار السقف في واحدة منهما واخفاءه في الاخرى، لتبيان التقسيمات الداخلية


      لوحة4:
      المسقط الافقي
      لوحة 4 منظور بزاوية نحو المدخل:
      منظور بزاوية خارجي باتجاه المدخل

      ملاحظات متكررة

      كان يجب :
      1. استكمال نمذجة الجدران الخارجية كما يجب
      2. استكمال نمذجة الجدران الداخلية كما يجب (ينقص بعض الاجزاء(
      3. نمذجة السقف المائل (أو المنحني)   كما يجب, أو/و تحديد التقاطع بين القمين والسقف
      4.  طرح الفتحات من الجدران الخارجية (او خطأ في ارتفاع الفتحات)
      5. طرح الفتحات من الجدران الداخلية (او خطأ في ارتفاع الفتحات)
      6. مطابقة الارض مع الضلع السفلي لفيوبورتات الاسقاطات الرأسية ( front و left view)
      7. ترتيب الاسقاطات وفقا لنظرية مونج
      8.  اخفاء الخطوط الانشائية من فيوبورت الاكسنومتري
      9.    استخدام التظليل المفاهيمي (Conceptual) في الاسقاط الثاني
      10. عمل  اصطفاف افقي أو/و رأسي بين الاسقاطات
      11.  لا يوجد نسبة وتناسب بين مقاس النص ومقاس اللوحة
      12. -كتابة مقياس الرسم
      13. كتابة الترويسة كاملة
      14. توليد مفياس الرسم المطلوب
      15. تكبير فيوبورتات الاكسنومتري بقدر المستطاع (Out of scale) ، وبالتالي  تصغير فيوبروتات الاسقاطات العمودية
      16. وتغيير الاكسنومتري بحيث يظهر التوزيع الداخلي بشكل افضل
      17. تصغيير حجم النص بحث نظهر الترويسة  على سطر واحد
      18. استخدام القياس المطلوب في اخراج اللوحة (A3)
      19. توليد الاسقاط الثاني (Front view) بشكل صحيح
      20. نمذجة الاعمدة
      21. نمذجة القمين

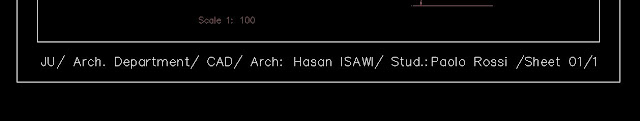

       الترويسة يجب ان تكون كما يلي
      JU/ Arch. Department/ CAD/ Arch: Hasan ISAWI/ Stud.:Paolo Rossi /Sheet 01/1

      الموقع الصحيح للقمين

      Nadeen Shoumali:
      Nadeen Shoumali


      Amany Abu JamaȜa:
      Amany Abu JamaȜa to الرسم المعماري بالحاسوب/ computer architectural drawing

      3- نمذجة السقف المائل (أو المنحني)   كما يجب http://architectural-disegno.blogspot.com/2016/10/4.html:
      3- نمذجة السقف المائل (أو المنحني) كما يجب


      ---

      الشعبة 3

      يلاحظ ان الاغلبية منكم لم ينمذج ويظهر ما يلي،
      1- القمين (المدخنة)
      2- الاعمدة (وعددها 3)
      ولذلك يجب تعديل اللوحة وتسليمها اليوم، خلافا لذلك سوف يتم تقييم اللوحات واعتبار النقص المذكور اعلاه

      Nour Musallam:
      Nour Musallam

      Ruba Mansour:
      Ruba Mansour
      تحديد التفاطع بين السقف والقمين - تفريغ القمين - بثق نسخة احرى للقمين - ومن ثم طرحها من السقف:

      تحديد التفاطع بين السقف والقمين
      - تفريغ القمين
      - بثق نسخة احرى للقمين
      - ومن ثم طرحها من السقف

      الموقع الصحيح للقمين
