لوحة 5: النمذجة على أسطح مخروطية




الخطوات  العامة

  • نمذجة مخروط K مفرغ من خلال ترك سمك معين  d
  • - قطع K بمستوى مائل الفا
  • بعد موضغة المخروط في الفضاء، الحفاظ على عدد معين من الرواسم (بسمك  D/2)
  • بعد  العودة إلى الاسقاطاث العمودية، نمذجة نسخة أخرى من المخروط K ومن ثم الحفاظ على مقاطع اهليجية (بسمك  D/2) بخيث تكون موازية للمستوى الفا

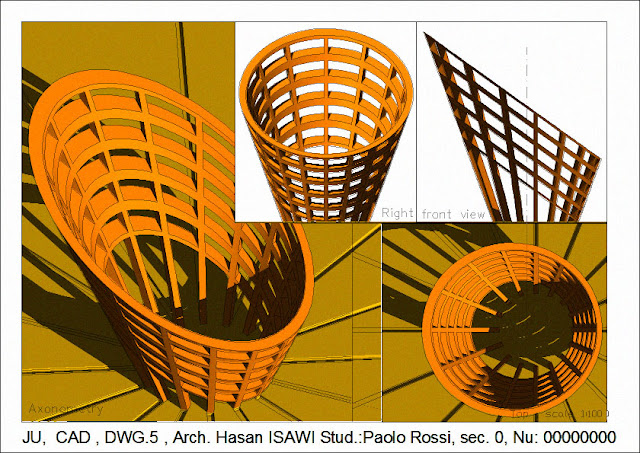

  • اخراج اللوحة  كما هو مبين في الصورة المرفقة



اللوحة 5 / الشعبة الثالثة
الخطوط الانشائية / /   اللازم والضروري

ملاحظات متكررة

كان يجب :
  1.  نمذجة الرواسم كما هو مطلوب
  2. نمذجة المقاطع الاهليجية  كما هو مطلوب
  3. مطابقة الارض مع الضلع السفلي لفيوبورتات الاسقاطات الرأسية ( front و left view)
  4. ترتيب الاسقاطات وفقا لنظرية مونج
  5. تكبير فيوبورت الاكسنومتري بقدر المستطاع (Out of scale) ، وبالتالي  تصغير فيوبروتات الاسقاطات العمودية
  6. توليد الاسقاط الثاني (Front view) بشكل صحيح
  7. توليد الاسقاط الرابع (ٌRight view) بشكل صحيح
  8. توليد مفياس الرسم المطلوب / 1: 100
  9.  اخفاء الخطوط الانشائية من فيوبورت الاكسنومتري
  10.    استخدام التظليل المفاهيمي (Conceptual) في الاسقاط الثاني
  11. عمل  اصطفاف افقي أو/و رأسي بين الاسقاطات
  12.  لا يوجد نسبة وتناسب بين مقاس النص ومقاس اللوحة
  13. -كتابة مقياس الرسم
  14. كتابة الترويسة كاملة
  15. وتغيير الاكسنومتري بحيث يظهر النموذج بشكل افضل
  16. تصغيير حجم النص بحث نظهر الترويسة  على سطر واحد
  17. استخدام القياس المطلوب (A4) في اخراج اللوحة
  18. توحيد الكل
  19. استخدام القيمة 3 للمتغير (facetres). الذي عند زيادة قيمته يزداد عدد الاضلاع التي تحاكي منحنيات النموذج المظلل

 الترويسة يجب ان تكون كما يلي
JU/ Arch. Department/ CAD/ Arch: Hasan ISAWI/ Stud.:Paolo Rossi /Sheet 01/1
KhaLil M. As-SuraDi‎الرسم المعماري بالحاسوب/ computer architectural drawing:

Ruba Mansour‎الرسم المعماري بالحاسوب/ computer architectural drawing:



le fasi

  1. costruire il cono svuotato lasciando al proprio involucro un spessore dato d
  2. sezionare il cono con un piano inclinato alfa
  3. dopo aver posizionato il cono nello spazio, si conservano da esso un numero generatrici (con spessore d/2)
  4. tornare  alle proiezioni ortogonali e modellare un'altra copia del cono e da esso si conservano delle sezioni ellittiche  (con spessore d/2) paralleli al piano inclinato alfa
  5. si impagina la tavola come illustrato nella tavola allegata
