اللوحة (DWG 11) رسم واخراج فيلا بطابقين

  المدرس د. حسن العيسوي

اعلانات /  http://academic.ju.edu.jo/h.isawi/Lists/Announcements/AllItems.aspx

 ===========================================================

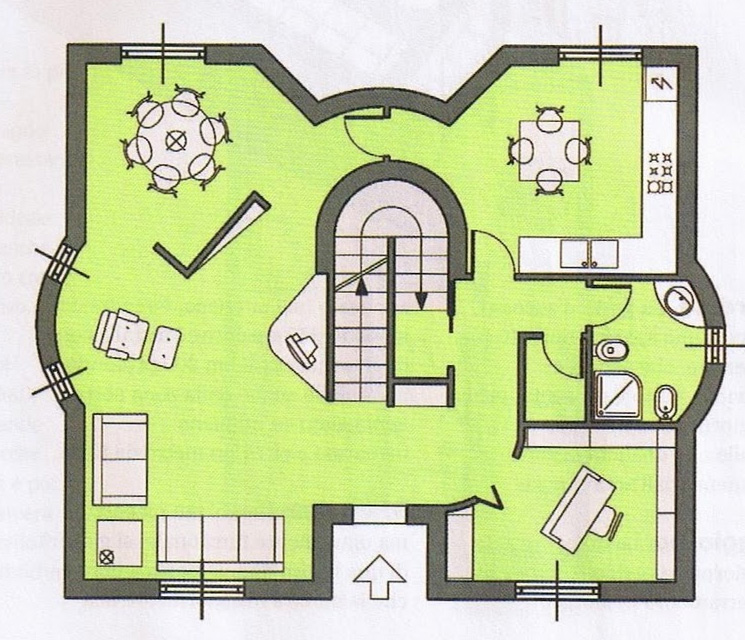

 مخطط  لفيلا بطابقين. الطابق الأرضي 87 متر مربع، الطابق الأول  48 متر مربع. شرفة 37 متر مربع.

المراحل

1.  ادراج صورة الخطة وتكبيرها او تصغيرها للحصول على مقاس رسم 1:1
2. رسم الجدران الخارجية والداخلية والاثاث واطر الفتحات ... الخ
3.  تلوين الاجزاء كالتالي (انظر الى الشكل 2):

   • الاجزاء المقطوعة الكبيرة نسبيا (جدران ، اعمدة الخ) باللون الاحمر
   •  الاجزاء المقطوعة الصغيرة نسبيا (كأطر الفتحات الخ) باللون الاصفر
   •  الاجزاء المسقطة كالادراج ، والبرطاشة والاثاث الثابت،  الخ، باللون السكني الغامق
   • الاجزاء المسقطة كالاثاث المتحرك والبلاط ،والتهشيرات المختلفة الخ) باللون السكني الفاتح
4. عمل ملف لسموك الخطوط  مع مراعاة أن يتم طباعتها جميعا باللون الاسود وان تكون سماكتها كالتالي

   • اللون الاحمر 0.4
   • اللون الاصفر0.25
   • اللون السكني الغامق 0.15
   • اللون السكني الفاتح 0.1
5. اخراج اللوحة على ورقة مقاس A3 بحيث تكون مقسمة الى اربعة اجزاء (انظر الى الشكل 1) جزئيين للطابق الارضي (بمقياس رسم 1:100 و  1:50) والاخريين للطابق الاول (بمقياس رسم 1:100 و  1:50)
6. طباعة اللوحة وتسليمها ورقيا المحاضرة القادمة

الشكل 1



الشكل 2



    ملاحظات متكررة

1. الترويسة يجب ان تشمل المعلومات المبينة في الشكل 1
2. اخفاء المحاور
3. ترتيب الفيوبورتات كما هو مبين في الشكل 1
4. حفظ الملف PDF
5.  كتابة وصف الفيوبورتات، أوتصغير ححم النص
6. قياس اللوحة A3 (42*29.7)
7. تحديد مقياس الرسم أو عمل اصطفاف افقي
8. كتابة مقياس الرسم
9. تصغير حجم النص
10. اخفاء الخطوط الانشائية
11. خطأ في رسم بعض الاجزاء
12. خطأ في تلوين بعض الاجزاء
13. لا يوجد خط صعود الدرج
14. خطأ في تهشير بعض الاجزاء
15. لا توجد بعض الخطوط المتقطعة
16. لم يتم عمل الاخراج بتاتا
17. لم يتم رسم الطابق الاول
18. لا يوجد الملف DWG
19. لم يتم رسم بعض الاجزاء او لم يتم رسمها بشكل دقيق
20. لم يتم تكبير الفيوبورتات العلوية لاظهار المخططات 1:100 بشكل كامل
21. لا يوجد خط قطع الدرج او خطأ في رسمه
22. لم يتم اظهار المخططات بمقياس رسم 1:50
23. المناطق المقطوعة (مثل الجدران) يجب أن تكون دائما مضلعات مغلقة ولا تتقاطع مع بعضها البعض. باستثناء الاعمدة والعوارض (مفرد عارضة- Beam )



اعمال الطلاب

المناطق المقطوعة (مثل الجدران) يجب أن تكون دائما مضلعات مغلقة ولا تتقاطع مع بعضها البعض. باستثناء الاعمدة والعوارض (مفرد عارضة- Beam )

Noor Samer

----------------

امتحان منتصف الفصل

  المدرس د. حسن العيسوي

اعلانات /  http://academic.ju.edu.jo/h.isawi/Lists/Announcements/AllItems.aspx

 ===========================================================

المراحل  (كما هي مبينة في الشكل 1)

1.  ادراج صورة الخطة وتكبيرها او تصغيرها للحصول على مقاس رسم 1:1
2. رسم الاسقاط الاول للجدران الخارجية والداخلية كسطح واحد K من خلال عمليات الطرح (Subtract)
3. بثق K بارتفاع  2.7 م دون الاخذ في الاعتبار الفتحات
4. بثق مستطيلات فتحات النوافذ بارتفاع 1.30 م وتحريكها رأسيا بمسافة 1م
5. طرح احجام النوافذ من الجدران،  ومن ثم بثق مستطيلات فتحات الابواب بفس ارتفاع النوافذ
6. طرح احجام الابواب من الجدران

وبالاضافة الى ذلك نمذجة الدرج  بشاحطين (النائمة 30 سم)

معلوم



  مطلوب



  ملاحظات متكررة

1. الترويسة يجب ان تشمل المعلومات المبينة في الشكل 1
2. اخفاء المحاور
3. اظهار الاكسنومتري بشكل اوضح (الايعاز 3dO) بحيث لا يكون هناك أي تطابق بين الكيانات
4. ترتيب الفيوبورتات كما هو مبين في الشكل 1
5. حفظ الملف PDF
6.  كتابة وصف الفيوبورتات (Top view, axonometric view etc..)
7. تكبير الاكسنومتري بقدر المستطاع
8. قياس اللوحة A3 (42*29.7)
9. تحديد مقياس الرسم وعمل اصطفاف (ِAlign) افقي بين المرحلة 1 و 2
10. كتابة مقياس الرسم
11. تصغير حجم النص
12. استخدام التظليل المفاهيمي (Conceptual shade)
13. اخفاء الخطوط الانشائية من فيوبورت الاكسنومتري 4
14. خطأ في عرض واحدة من المراحل المذكورة في بداية الصفحة
15. خطأ في نمذجة بعض الاجزاء
16. توحيد الاحجام (Union)
17.



معايير التقييم

نمذجة الجدران  5

نمذجة القتحات  5

نمذجة الدرج    5

الاخراج         5

المجموع         20

اعمال الطلاب

Dima Saca

مرام عيسى‎ /  ‎الرسم المعماري بالحاسوب/ computer architectural drawing‎.

----------------

لوحة بونص: تجربة امتحان منتصف الفصل

  المدرس د. حسن العيسوي

اعلانات /  http://academic.ju.edu.jo/h.isawi/Lists/Announcements/AllItems.aspx

 ===========================================================

المراحل

1.  ادراج صورة الخطة وتكبيرها او تصغيرها للحصول على مقاس رسم 1:1
2. رسم الاسقاط الاول للجدران الخارجية والداخلية كسطح واحد K من خلال عمليات الطرح (Subtract)
3. بثق K بارتفاع  2.7 م دون الاخذ قي الاعتبار الفتحات
4. بثق مستطيلات فتحات النوافذ بارتفاع 1.30 م وتحريكها رأسيا بمسافة 1م
5. طرح احجام النوافذ من الجدران،  ومن ثم بثق مستطيلات فتحات الابواب 2.30 م
6. طرح احجام الابواب من الجدران

معلوم





  ملاحظات متكررة

1. الترويسة يجب ان تشمل المعلومات المبينة في الشكل 1
2. اخفاء المحاور
3. اظهار الاكسنومتري بشكل اوضح (الايعاز 3dO) بحيث لا يكون هناك أي تطابق بين الكيانات
4. ترتيب الفيوبورتات كما هو مبين في الشكل 1
5. حفظ الملف PDF
6.  كتابة وصف الفيوبورتات (Top view, axonometric view etc..)
7. تكبير الاكسنومتري بقدر المستطاع
8. قياس اللوحة A3 (42*29.7)
9. تحديد مقياس الرسم وعمل اصطفاف (ِAlign) افقي بين المرحلة 1 و 2
10. كتابة مقياس الرسم
11. تصغير حجم النص
12. استخدام التظليل المفاهيمي (Conceptual shade)
13. اخفاء الخطوط الانشائية من فيوبورت الاكسنومتري
14. خطأ في عرض واحدة من المراحل المذكورة أعلاه
15. خطأ في نمذجة بعض الاجزاء
16. توحيد الاحجام (Union)
17.





اعمال الطلاب

Deema Al-Mefleh

Haneen Al Qurneh

----------------

لوحة9: نمذجة شقة 120 م2

  المدرس د. حسن العيسوي

اعلانات /  http://academic.ju.edu.jo/h.isawi/Lists/Announcements/AllItems.aspx

 ===========================================================

لوحة9 (شعبة 1): نمذجة شقة 120 م2

المراحل

1.  ادراج صورة الخطة وتكبيرها او تصغيرها للحصول على مقاس رسم 1:1
2. رسم الاسقاط الاول للجدران الخارجية والداخلية كسطح واحد K من خلال عمليات الطرح (Subtract)
3. بثق K بارتفاع  2.7 م دون الاخذ قي الاعتبار الفتحات
4. بثق مستطيلات فتحات النوافذ بارتفاع 1.30 م وتحريكها رأسيا بمسافة 1م
5. طرح احجام النوافذ من الجدران،  ومن ثم بثق مستطيلات فتحات الابواب 2.30 م
6. طرح احجام الابواب من الجدران

الشكل 1

معلوم





 لوحة9 (شعبة 2): نمذجة شقة

 ملاحظات متكررة

1. الترويسة يجب ان تشمل المعلومات المبينة في الشكل 1
2. اخفاء المحاور
3. اظهار الاكسنومتري بشكل اوضح (الايعاز 3dO) بحيث لا يكون هناك أي تطابق بين الكيانات
4. ترتيب الفيوبورتات كما هو مبين في الشكل 1
5. حفظ الملف PDF
6.  كتابة وصف الفيوبورتات (Top view, axonometric view etc..)
7. تكبير الاكسنومتري بقدر المستطاع
8. قياس اللوحة A3 (42*29.7)
9. تحديد مقياس الرسم وعمل اصطفاف (ِAlign) افقي بين المرحلة 1 و 2
10. كتابة مقياس الرسم
11. تصغير حجم النص
12. استخدام التظليل المفاهيمي (Conceptual shade)
13. اخفاء الخطوط الانشائية من فيوبورت الاكسنومتري
14. خطأ في عرض واحدة من المراحل المذكورة أعلاه
15. خطأ في نمذجة بعض الاجزاء
16. توحيد الاحجام (Union)
17.





اعمال الطلاب

Noor Samer

----------------
