لوحة 13: سطح مسطر/ Ruled surface

 ===========================================================

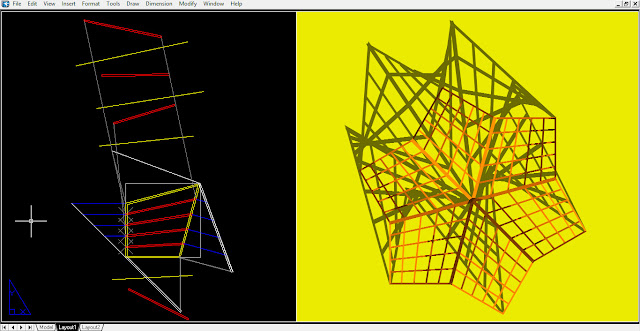

اللوحة الانشائية
نعتبر أن سطحا ما سطحا مسطرا (Ruled Surface) إذا تمكنا من رسم خط مستقيم في كل نقطة من هذا السطح بحيث يقع بأكمله على نفس السطح. أشهر الأمثلة على السطوح المسطرة هو السطح المستوي وسطح المخروط (بما في ذلك الأسطوانة كحالة خاصة من المخروط). وهذه الحالة الأخيرة تعد حالة خاصة من السطوح الثنائية (والتي تشمل أيضا السطح المكافئ الزائدي والسطح الزائد ذو الطية الواحدة والسطح المخروطي ذو الدليل الناقصي). ومن الأمثلة الأخرى على ذلك السطح شبه المخروطي القائم واللولباني.  نطلق على سطح ما بأنه سطح مزدوج التسطر إذا استطعنا أن نرسم من كل نقطة على السطح مستقيمين يقعان بأكملهما على نفس السطح. المستوى والسطح المكافئ الزائدي والسطح الزائد هم السطوح الثنائية الوحيدة التي تدخل ضمن هذا النوع من الاسطح مزدوجة التسطر.  السطح القابل للاستواء -السطح الذي يمكن بسطه إلى مستوى بدون انكماش أو تمدد- إن تم بسطه فإنه يعتبر سطحا مسطرا، والعكس غير صحيح.
شكل1:  السطح المسطر


helical ruled surface-السطح المسطر الحلزوني- elicoide rigato

https://www.academia.edu/4124458/helical_ruled_surface-%D8%A7%D9%84%D8%B3%D8%B7%D8%AD_%D8%A7%D9%84%D9%85%D8%B3%D8%B7%D8%B1_%D8%A7%D9%84%D8%AD%D9%84%D8%B2%D9%88%D9%86%D9%8A-_elicoide_rigato




شكل2:  تطبيق مفهوم السطح المسطر لتصميم مكتبة


The ruled surface is created by moving a straight line along 3 directrices (straight lines, conics, general curves)


الملاحظات

كان يجب :
  1.   عمل لوحة الانشاءات (لوحة 13-1) مقسمة لفيوبورتين واحد يظهر الخطوط الانشائية وننتائجها 2D, والاخر يظهر الاكسنومتري للحجم 3D
  2. تمييز (أو تكبير) نتائج الانشاءات
  3. توليد النموذج كما هو مطلوب ( أخطاء في النمذجة)
  4. توليد الظلال لتوضيح تكوينة الاحجام (انظر شكل 3)
  5. انشاء مصدر ضوء ثانوي بحيث يكون باتجاه متماثل بالنسبة للضوء الرئيسي وأن تكون كثافته 30% و وأن يكون بلا ظلال. وذلك  من اجل التمييز بين الظل الذاني (Shade) والظل السافط (Shadow)
  6.  اضافة المقاسات (Dimlinear) أو تحسين اسلوب المقاسات (Dimstyle)
  7. مطابقة الارض مع الضلع السفلي لفيوبورت الاسقاط الثاني ( front view)
  8. ترتيب الاسقاطات وفقا لنظرية مونج
  9. تكبير (zoom) الاكسيومتري بقدر المستطاع (سواء في اللوحة الانشائية أو في اللوحة النهائية)  واظهارها بشكل يوضح تكوينة الاحجام
  10. توليد الاسقاط الثاني (Front view) بشكل صحيح
  11. توحيد الكل
  12. توليد مفياس الرسم المطلوب / 1: 200  في الاسقاطات العمودية
  13.  اخفاء الخطوط الانشائية من جميع الفيوبورتات في اللوحة النهائية
  14.  عمل  اصطفاف افقي أو/و رأسي بين الاسقاطات
  15.  كتابة ، أو تصغير، أو ترتيب  نص عناوين الفيوبورتات
  16. تصغيير (أو ترتيب) نص الترويسة  بحث تكون على سطر واحد
  17. -كتابة مقياس الرسم
  18. استخدام القياس المطلوب للوحة (A4)
  19. تكبير الصورة بشكل عام
  20.  اخفاء النموذج (3D) من فيوبورت الانشاءات (2D) ، او العكس
  21. انشاء (او تكبير ) مستوى الارض
  22. كتابة أو استكمال الترويسة
  23. اخفاء ايقونات المحاور:  ucsicon/ all/ off
  24. التقليل من قيمة الزاوية الرأسية لشعاع الضوء (سعني تطويل الظل)، أو زيادة قيمة الزاوية الرأسية لشعاع الضوء (يعني تقصير الظل)
موقع الكاميرا بالنسبة لمصدر الضوء والمجسم:
شكل 3: اتجاه الاسقاط بالنسبة لمصدر الضوء والنموذج



أعمال الطلاب

Raneem Al-kharouf‎الرسم المعماري بالحاسوب/ computer architectural drawing:
Add caption
Raneem Al-kharouf‎الرسم المعماري بالحاسوب/ computer architectural drawing:
Add caption
Heba Rashdan‎الرسم المعماري بالحاسوب/ computer architectural drawing:



Using the command DIMSTYLE
  • - Reduce the distance between text and dimension line ((eg 0.1)
  • - Reduce the height dimension  text (eg 0.15)
  • - Use closed fillet arrow , and reduce their size (eg 0.05)
  • - - Differentiates the color of the scale with respect to the orthogonal projections (for example use color 15)
  • - Reduce the projection reference line that goes beyond the dimension line with the option "extend beyond dim line" (eg 0.05)
  • also
  • - move the sheet text to center it in the relative rectangle
  • - With the variable FACETRES increases the smoothness of shaded of curved object (for example 3)
  • - Draws the Land Line with different color and protrude it on both sides compared to the second projection

Autocad/ Dimension Style Manager https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2016/ENU/AutoCAD-Core/files/GUID-60840416-5E03-4CCC-ACEE-1E92D078BDB5-htm.html:

Dimension Style Manager

https://knowledge.autodesk.com/support/autocad/learn-explore/caas/CloudHelp/cloudhelp/2016/ENU/AutoCAD-Core/files/GUID-60840416-5E03-4CCC-ACEE-1E92D078BDB5-htm.html
